重载型中空旋转平台怎么选？侧装、吊装场景的选型要点

重载场景下的中空旋转平台选型：从倾覆力矩到防倾覆设计

重载选型与常规选型的核心差异在哪里？

常规中空旋转平台选型过程中，技术人员重点关注扭矩、定位精度与惯量匹配三大核心指标，只要参数匹配设备需求，基本可以保障设备稳定运行。但重载工况与常规工况存在本质区别，尤其是侧装、吊装两类特殊安装场景，设备运行的核心风险并非扭矩不足，而是倾覆力矩超标引发的平台变形、定位偏移甚至整体倾覆故障。

结合大量现场实测数据与售后案例分析发现，多数重载自动化设备的平台故障，并非电机功率选型偏小、扭矩输出不足导致，而是平台在偏载、重载工况下结构刚性不足，无法承受瞬时倾覆力矩，进而出现转盘形变、精度衰减、运行卡顿等问题。因此，重载型中空旋转平台选型，需要在常规参数基础上，重点核验三项专属核心指标：容许倾覆力矩、轴向负载能力、整体结构刚性，这也是区分重载专用平台与常规平台的关键依据。

倾覆力矩的计算方法——别让你的平台“翻车”

倾覆力矩是重载选型的核心核心参数，直接决定平台在偏载工况下的运行稳定性，所有侧装、吊装重载场景，必须提前精准计算倾覆力矩，规避选型失误风险。

倾覆力矩计算公式：M = 负载重量（kg）× 偏心距（mm）

为方便工程师快速理解与落地应用，结合实际工业场景举例说明：当一台200kg的重型工件，安装在距离中空旋转平台转盘中心300mm的偏心位置时，设备运行产生的倾覆力矩数值为200×300=60000kg·mm。

若该数值超过所选平台的额定容许倾覆力矩，平台在持续旋转、启停变速的过程中，会持续承受超出承载极限的偏载应力，进而出现转盘不可逆变形、重复定位精度大幅下降、运行抖动偏移等问题，严重时会直接导致设备停机、工件报废，影响整条生产线的运行效率。因此，重载选型第一步，必须精准核算倾覆力矩，确保数值严格低于平台额定参数。

防倾覆设计——重载型平台的核心技术

市面上常规中空旋转平台的轴承结构，仅适配常规水平安装工况，主要承载轴向与径向负载，受力均匀、工况稳定。但在侧装、吊装的偏载场景中，平台转盘会出现单侧受压、单侧受拉的受力状态，普通无加固结构的平台，极易因应力集中出现形变、松动，无法满足重载生产需求。

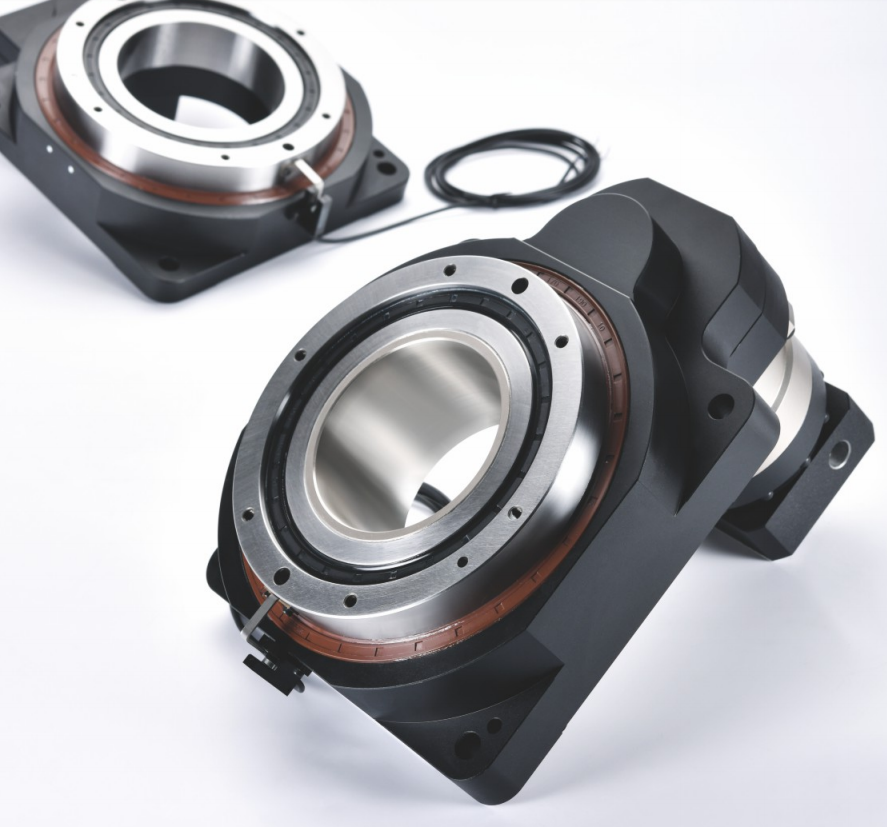

东莞卓创深耕重载传动领域多年，针对行业痛点优化迭代，旗下ZCTZ重载系列、ZCTJ加强系列中空旋转平台，搭载核心专属防倾覆技术——转盘中孔内置防倾覆稳定环，从结构根源解决重载偏载倾覆难题。

该创新结构可有效缩短传动力臂，改变平台受力传导路径，将单点集中应力分散至整个转盘受力面，大幅提升平台的倾覆力矩承受上限，彻底适配侧装、吊装、偏心重载等恶劣工况。相较于常规平台，卓创重载系列产品的抗形变能力、运行稳定性、使用寿命均实现大幅升级，完美适配各类重型自动化生产场景。

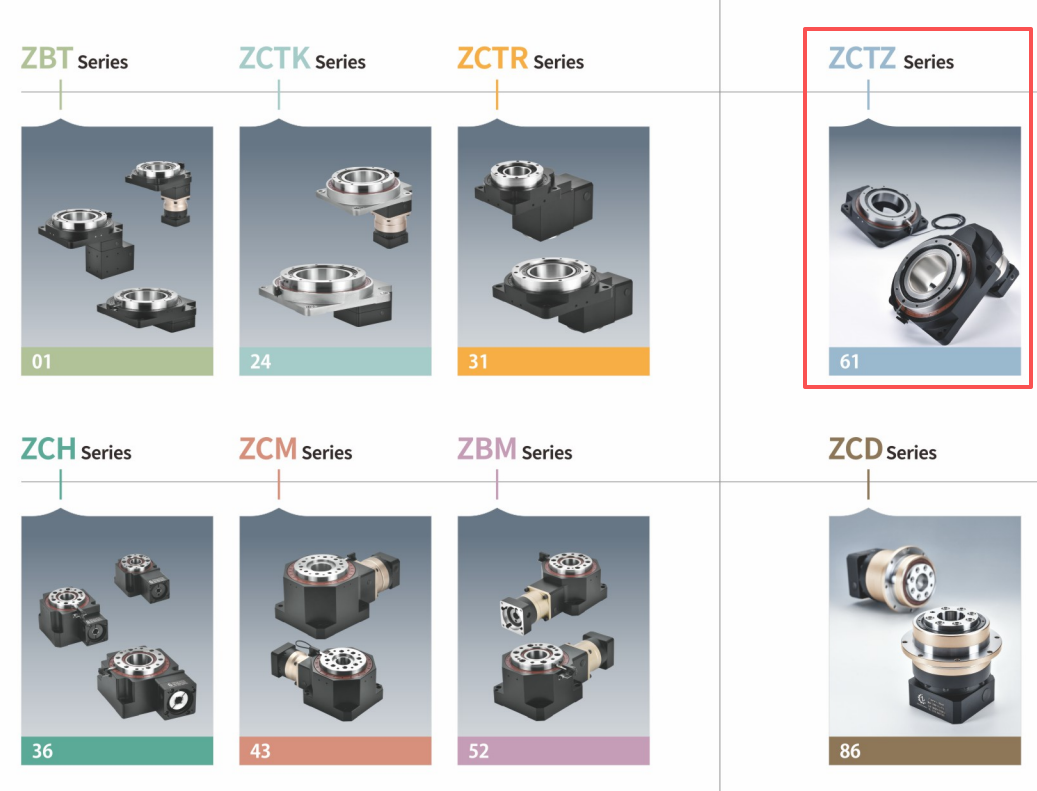

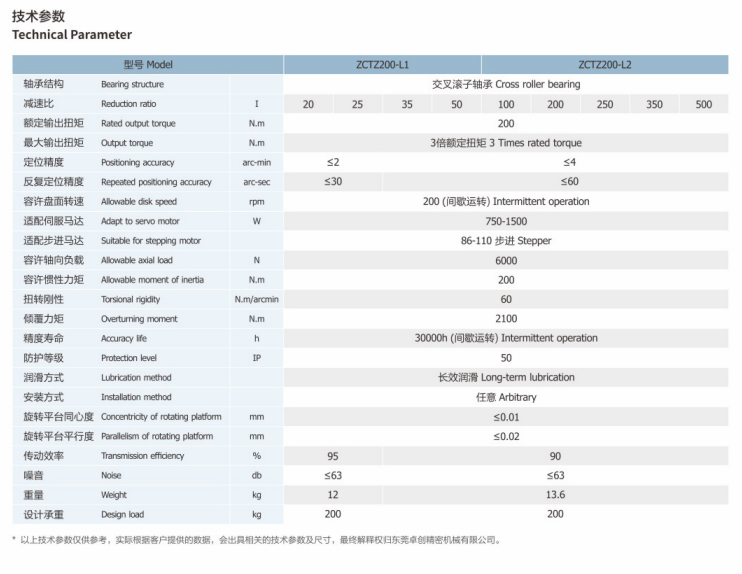

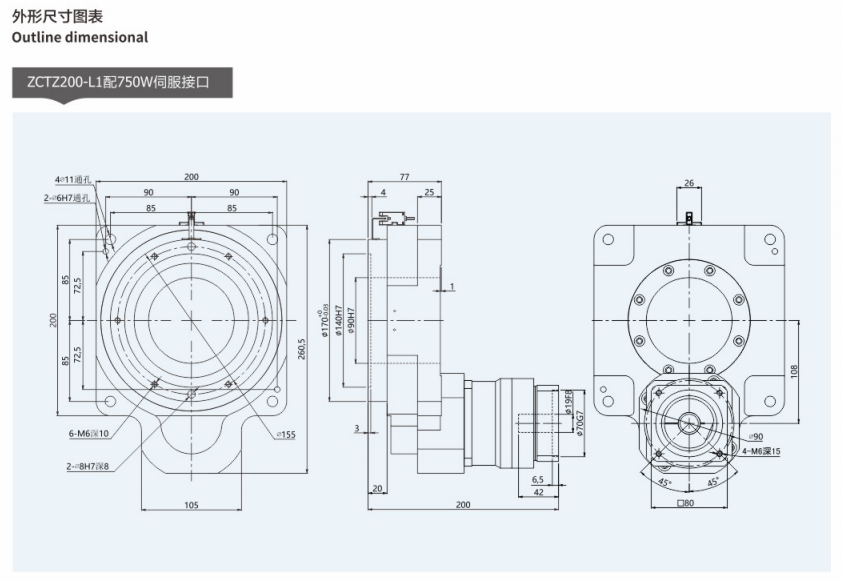

ZCTZ系列的技术参数与适用场景

卓创ZCTZ重载型中空旋转平台是专为重型自动化设备研发的专用传动部件，核心参数对标行业高端标准，承载能力、结构刚性、抗倾覆性能优势突出，核心产品特性如下：

1. 超大中空孔径：中孔直径可达90mm及以上，满足大尺寸线缆、管路贯穿需求，适配复杂设备走线布局；

2. 超强承载能力：最大静态承载可达1吨，可稳定适配各类重型工件、夹具的重载工况；

3. 工况适配性广：专属防倾覆结构，主打重负载、侧装、大倾覆力矩工况，解决常规平台无法适配的恶劣场景；

4. 大扭矩输出：采用多级精密齿轮传动结构，传动比合理、动力损耗低，可大幅提升设备输出力矩，满足重载启停、变速运行需求。

经过大量工业场景落地验证，ZCTZ系列重载中空旋转平台的典型应用场景覆盖：汽车焊接生产线旋转工作台、重型精密检测设备旋转定位机构、大型机械工件加工分度装置、物流仓储重型旋转输送平台等重载自动化场景。

选型总结——重载场景的三步确认法

针对复杂多变的重载安装工况，卓创总结出一套简单高效、可直接落地的重载场景三步选型法，帮助工程师规避选型误区，精准匹配设备需求：

第一步：核算力矩参数。精准测量设备负载重量、工件偏心距，代入公式计算倾覆力矩，确保计算数值严格小于平台额定容许倾覆力矩，从根源杜绝倾覆、变形风险。

第二步：确认安装方式。区分水平安装、侧装、吊装三种工况，重点针对侧装、吊装场景，优先选择带防倾覆稳定环的重载专用平台，不可用常规平台替代。

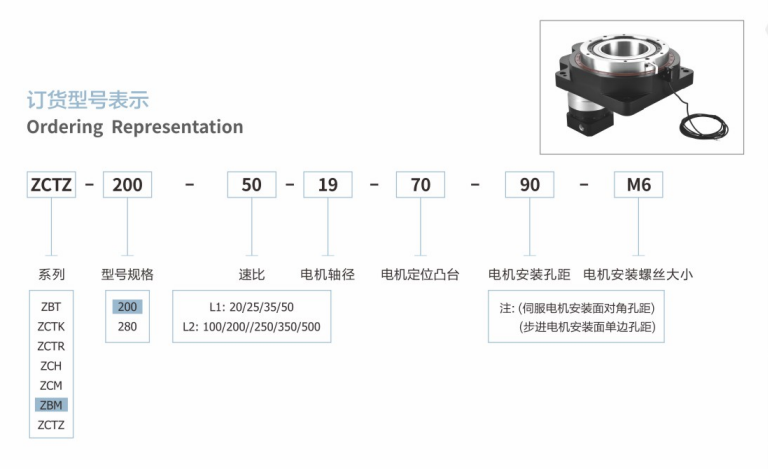

第三步：匹配型号参数。结合设备转盘尺寸、运行转速、速比需求，匹配对应规格、速比的ZCTZ系列型号，保障精度、扭矩、稳定性全方位适配。

若遇到超大负载、特殊偏心工况、定制化安装需求等复杂场景，无需盲目选型，可直接联系卓创专业技术顾问，获取一对一专属选型方案，保障设备稳定高效运行。
