选型指南类｜中空旋转平台怎么选？5步搞定负载、扭矩与精度计算

中空旋转平台选型指南：从负载计算到型号确认的完整流程

第一步：明确工况参数——转盘直径、转速、负载重量

选型的起点是搞清楚三个基本参数：转盘直径（客户工作面大小）、计划每分钟转速、盘面负载重量。转盘直径决定平台的工作范围，转速和负载则直接影响扭矩和惯量的计算结果。建议在项目初期就把这三个参数定下来，后续计算都围绕它们展开。

第二步：计算倾覆力矩——偏载场景的关键指标

倾覆力矩是选型中最容易被忽略但最致命的一项。当负载没有均匀分布在转盘中心时，会产生倾覆力矩。计算公式为：

倾覆力矩 M = 负载重量 × 偏心距

实测中我们发现，很多设备故障不是因为扭矩不够，而是倾覆力矩超出了平台的容许值。卓创的重载型（ZCTZ系列）和加强型（ZCTJ系列）专门针对侧装、吊装等偏载场景做了结构强化——转盘中孔内设有防倾覆稳定环，有效解决倾覆力矩过大的问题。

第三步：计算转动惯量——匹配电机响应速度

负载转动惯量的计算直接决定了电机的响应速度和控制精度。惯量匹配不合理，电机要么响应太慢，要么振动过大。对于常见的圆盘负载，惯量可按以下公式估算：

J = ½ × m × r²

其中m为负载质量（kg），r为负载回转半径（m）。算出负载惯量后，需要与所选电机的转子惯量做匹配——一般建议负载惯量不超过电机惯量的5-10倍。

第四步：计算扭矩与速比——确定动力匹配

所需扭矩T的计算公式为：

T = 9550 × P × i × η / n

其中P为电机功率（kW），i为减速比，η为传动效率（卓创中空旋转平台效率约90%），n为输入转速（rpm）。

速比的选择逻辑是：输入转速 ÷ 输出转速 = 最终速比。选型时需确保减速机扭矩大于伺服电机输出扭矩×速比。

第五步：精度等级确认——重复定位精度与背隙

卓创中空旋转平台的重复定位精度可达±5弧秒。这个精度级别足以覆盖绝大多数精密定位场景——视觉检测、激光加工、电子装配等。需要说明的是，精度越高通常意味着成本越高，选型时建议根据实际工况需求确定精度等级，避免“性能过剩”。

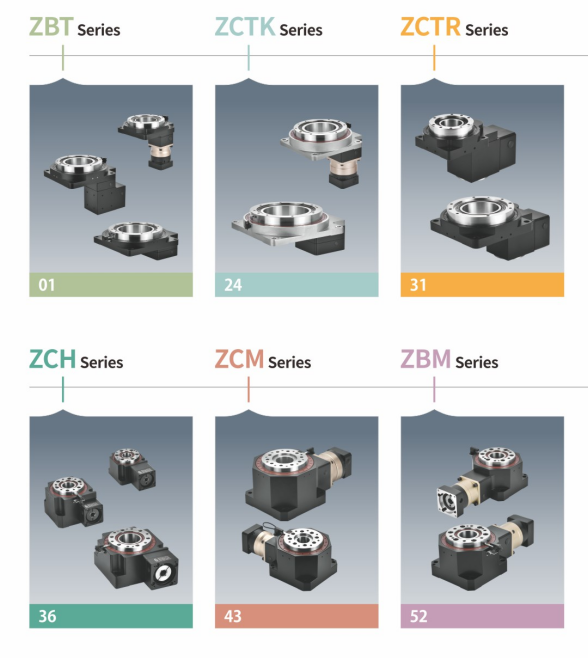

选型总结：一张表看懂卓创各系列怎么选

如有特殊工况或不确定选型，欢迎联系卓创专业技术顾问进行一对一沟通。
